Канальные

1(82)

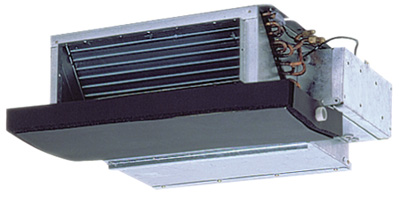

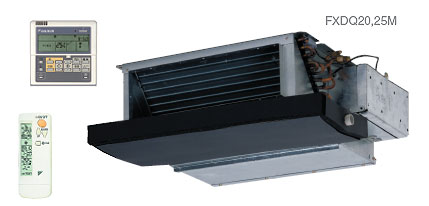

Блоки канального типа низконапорные FXDQ-M

  • Очень компактные размеры (толщина 230 мм и ширина 652 мм) специально подобраны для установки в гостиницах.
  • Блок быстро и просто монтируется в пространстве за подшивным (подвесным) потолком.
  • Воздухозабор возможен с нижней или с задней стороны блока.
  • Воздухоочистительный фильтр с увеличенным сроком службы (входит в стандартную комплектацию).
  • Низкий уровень шума (от 32 дБА).
  • Слив конденсата из поддона возможен слева или справа.



VRVII, VRVIII

ОХЛАЖДЕНИЕ / НАГРЕВ



МОДЕЛЬ

FXDQ20M

FXDQ25M

Холодопроизводительность

кВт

2.2

2.8

Теплопроизводительность

кВт

2.5

3.2

Потребляемая мощность

Охлаждение

Вт

50



Hагрев

Вт

50



Расход воздуха

Макс./мин.

м3 / мин

6.7 / 5.2

7.4 / 5.8

Уровень звукового давления

Макс. / мин.

дБА

37 / 32



Хладагент

R410A



Электропитание(V1)

В

1~, 50 Гц, 230 В



Габаритные размеры

(В х Ш х Г)

мм

230 x 502 x 652



Вес

кг

17

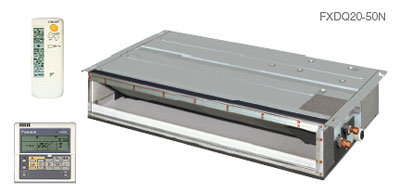

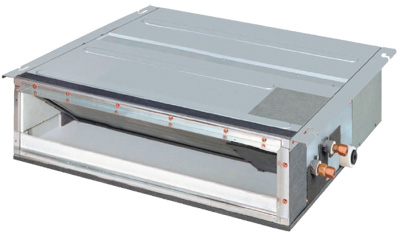

Блоки канального типа низконапорные (уменьшенной толщины) FXDQ-P/N

  • Сверхкомпактные размеры (толщина всего 200 мм и ширина 652 мм) позволяют монтировать в гостиницах с пространством между потолком и перекрытием от 240 мм.
  • Воздухозабор возможен с нижней или с задней стороны блока.
  • Уровень статического давления до 44 Па.
  • Низкий уровень шума (от 29 дБА).
  • Слив конденсата из поддона возможен слева или справа.
  • Насос дренажной системы для подъёма конденсата на высоту 750 мм (входит в стандартную комплектацию).



VRVII, VRVIII

ОХЛАЖДЕНИЕ / НАГРЕВ

МОДЕЛЬ

FXDQ20P/N

FXDQ25P/N

FXDQ32P/N

FXDQ40P/N

FXDQ50P/N

FXDQ63P/N

Холодопроизводительность

кВт

2.2

2.8

3.6

4.5

5.6

7.1

Теплопроизводительность

кВт

2.5

3 2

4.0

5.0

6.3

8.0

Потребляемая мощность

Охлаждение

Вт

150

150

150

160

165

181

Hагрев

Вт

137

137

137

147

152

168

Расход воздуха

Макс. / мин

м3 / мин

9.5 / 7.5

9.5 / 7.5

10.5 / 8.5

10.5 / 8.5

12.5 / 10.0

16.5 / 13.0

Уровень звукового давления

Макс. / мин

дБА

33 / 29

33 / 29

33 / 29

34 / 30

35 / 31

36 / 32

Хладагент

R410A

Электропитание (V1)

В

1~, 220-240 В, 50 Гц

Габаритные размеры

(В х Ш х Г)

мм

200 x 900 x 620

200 x 1100 x 620

Вес

кг

26

26

26

27

28

31

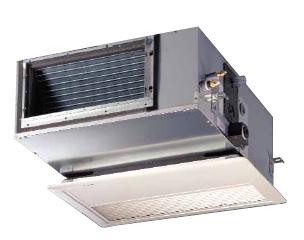

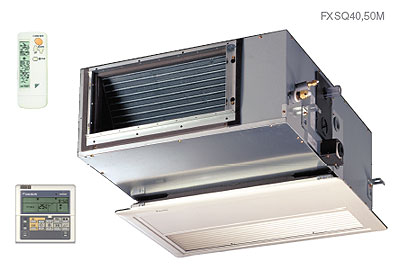

Блоки канального типа средненапорные FXSQ-M

  • Свободно вписывается в любой интерьер.
  • Возможно воздухораспределение по гибким воздуховодам различной длины за счёт достаточно высокого статического давления (до 100 Па).
  • Тихая работа блока с уровнем шума 28 дБА идеально подходит для квартир и офисов.
  • Высота пространства за подшивным (подвесным) потолком от 300 мм за счёт компактности конструкции блока.
  • Насос дренажной системы для подъёма конденсата на высоту до 625 мм (входит в стандартную комплектацию).
  • Воздухозабор возможен с нижней или с задней стороны блока.
  • Доступ к элементам конструкции как с правой, так и с нижней стороны блока.
  • Воздухоочистительный фильтр с увеличенным сроком службы (входит в стандартную комплектацию).



VRVII, VRVIII

ОХЛАЖДЕНИЕ / НАГРЕВ

МОДЕЛЬ

FXSQ20M

FXSQ25M

FXSQ32M

FXSQ40M

FXSQ50M

FXSQ63M

FXSQ80M

FXSQ100M

FXSQ125M

Холодопроизводительность

кВт

2.2

2.8

3.6

4.5

5.6

7.1

9.0

11.2

14.0

Теплопроизводительность

кВт

2.5

3.2

4.0

5.0

6.3

8.0

10.0

12.5

16.0

Потребляемая мощность

Охлаждение

Вт

110

110

114

127

143

189

234

242

321

Hагрев

Вт

90

90

94

107

123

169

214

222

301

Расход воздуха

Макс./мин.

м3 / мин

9 / 6.5

9 / 6.5

9.5 / 7

11.5 / 9

15 / 11

21 / 15.5

27 / 20

28 / 20.5

38 / 28

Уровень звукового давления

Макс. / мин.

дБА

32 / 28

32 / 28

33 / 28

33 / 29

35 / 31

35 / 30

37 / 31

38 / 33

40 / 35

Хладагент

R410A

Электропитание(V1)

в

1~, 50 Гц, 230 В

Габаритные размеры

(В х Ш х Г)

мм

300 x 550 x 800

300 x 700 x 800

300 x 1000 x 800

300 x 1400 x 800

Вес

кг

30

30

30

30

31

41

51

51

52

ДЕКОРАТИВНАЯ ПАНЕЛЬ

BYBS32D

BYBS32D

BYBS32D

BYBS45D

BYBS45D

BYBS71D

BYBS125D

BYBS125D

BYBS125D

Габаритные размеры

(В х Ш х Г)

мм

55 x 650 x 500

55 x 800 x 500

55 x 1100 x 500

55x1500x500

Вес

кг

3

3.5

4.5

6.5

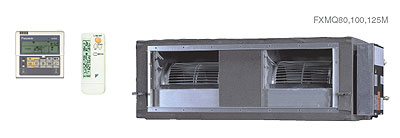

Блоки канального типа высоконапорные FXMQ-M

  • Широкий диапазон выбора производительности - от 5 до 31,5 кВт (всего 8 моделей).
  • Допустимы увеличенная протяжённость и сложная конфигурация гибких воздуховодов за счёт высокого статического давления (более 150 Па) - идеальный вариант для помещений вытянутой формы и большой площади.
  • Возможность изменения статического давления с помощью переключателя, расположенного внутри блока, в соответствии с сопротивлением воздуховодов.
  • Насос дренажной системы для подъёма конденсата на высоту до 300 мм для моделей FXMQ 40-125 и до 380 мм для моделей FXMQ 200, 250 (поставляется по дополнительному заказу).
  • Уменьшено монтажное пространство для блоков моделей FXMQ 200, FXMQ 250 за счёт того, что теперь насос можно встроить внутрь блока.
  • Возможность укомплектовывать блок различными воздушными фильтрами (поставляется по дополнительному заказу).



VRVII, VRVIII

ОХЛАЖДЕНИЕ / НАГРЕВ

МОДЕЛЬ

FXMQ40M

FXMQ50M

FXMQ63M

FXMQ80M

FXMQ100M

FXMQ125M

FXMQ200M

FXMQ250M

Холодопроизводительность

кВт

4.5

5.6

7.1

9.0

11.2

14.0

22.4

28.0

Теплопроизводительность

кВт

5.0

6.3

8.0

10.0

12.5

16.0

25.0

31.5

Потребляемая мощность

Охлаждение

Вт

211

211

211

284

411

619

1294

1465

Hагрев

Вт

211

211

211

284

411

619

1294

1465

Расход воздуха

Макс. / мин

м3 / мин

14 / 11.5

19.5 / 16

29 / 23

36 / 29

58 / 50

72 / 62

Уровень звукового давления

Макс. / мин

дБА

39 / 35

39 / 35

42 / 38

43 / 39

43 / 39

45 / 42

48 / 45

48 / 45

Хладагент

R410A

Электропитание (V1)

В

1~, 220-240 В, 50 Гц

Габаритные размеры

(В х Ш х Г)

мм

<з align="center">390 x 70 x 690


390 x 1110 x 690

470 x 1380 x 1100

Вес

кг

44

45

63

65

137

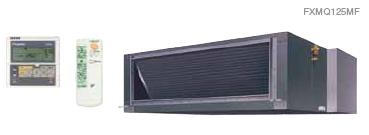

Блоки канального типа для подачи наружного воздуха FXMQ-MF*

* Применение данного блока в системе VRV требует предварительного согласования с поставщиком оборудования.

  • Позволяют объединить в одной системе кондиционирование и подачу свежего воздуха
  • Обрабатывают атмосферный воздух с температурой от -5 °С до 43 °С
  • Совместимы только с наружными блоками RXYQ8P-RXYQ54P системы VRVIII
  • Расход воздуха зависит от производи- тельности блока и составляет от 1 080 до 2 100 м3/ч
  • Воздухоочистительные фильтры имеют повышенную эффективность (65 и 90 %) и увеличенный срок службы
  • Возможность укомплектовать блок различными воздушными фильтрами (поставляется по дополнительному заказу)
  • Точность поддержания температуры может меняться в зависимости от климатических условий.
  • Круглосуточная работа требует проведения периодического обслуживания
  • Характеризуются пониженным уровнем шума



VRVIII

ОХЛАЖДЕНИЕ / НАГРЕВ


МОДЕЛЬ

FXMQ125MF

FXMQ200MF

FXMQ250MF

Холодопроизводительность

кВт

14.00

22.40

28.00

Теплопроизводительность

кВт

8.90

13.90

17.40

Потребляемая мощность

Охлаждение

Вт

359

548

638

Hагрев

Вт

359

548

638

Расход воздуха

Макс. / мин

м3 / мин

18

28

35

Уровень звукового давления

Макс. / мин

дБА

42

47

47

Хладагент

R410A

Электропитание (V1)

В

1~, 220-240 В, 50 Гц

Габаритные размеры

(В х Ш х Г)

мм

470x744x1100

470x1380x1100

470x1380x1100

Вес

кг

86

123

123

Инверторные

МодельМощность
(охлаждение)
Мощность
(обогрев)
Ориентировочная площадь помещенияЦена

FXDQ20M
2.2 кВт 2.5 кВт 22 м2 по запросу

FXDQ25M
2.8 кВт 3.2 кВт 28 м2 по запросу

FXSQ20P
2.2 кВт 2.5 кВт 22 м2 по запросу

FXSQ25P
2.8 кВт 3.2 кВт 28 м2 по запросу

FXSQ32P
3.6 кВт 4 кВт 36 м2 по запросу

FXSQ40P
4.5 кВт 5 кВт 45 м2 по запросу

FXSQ50P
5.6 кВт 6.3 кВт 56 м2 по запросу

FXSQ63P
7.1 кВт 8 кВт 71 м2 по запросу

FXSQ80P
9 кВт 10 кВт 90 м2 по запросу

FXSQ100P
11.2 кВт 12.5 кВт 112 м2 по запросу

FXSQ125P
14 кВт 16 кВт 140 м2 по запросу

FXDQ40N
4.5 кВт 5 кВт 45 м2 по запросу

FXDQ50N
5.6 кВт 6.3 кВт 56 м2 по запросу

FXDQ63N
7.1 кВт 8 кВт 71 м2 по запросу

FXMQ40P
4.5 кВт 5 кВт 45 м2 по запросу

FXMQ50P
5.6 кВт 6.3 кВт 56 м2 по запросу

FXMQ63P
7.1 кВт 8 кВт 71 м2 по запросу

FXMQ80P
9 кВт 10 кВт 90 м2 по запросу

FXMQ100P
11.2 кВт 12.5 кВт 112 м2 по запросу

FXMQ125P
14 кВт 16 кВт 140 м2 по запросу

FXDQ20P
2.2 кВт 2.5 кВт 22 м2 по запросу

FXDQ25P
2.8 кВт 3.2 кВт 28 м2 по запросу

FXDQ32P
3.6 кВт 4 кВт 36 м2 по запросу

FXMQ200M
22.4 кВт 25 кВт 224 м2 по запросу

FXMQ250M
28 кВт 31.5 кВт 280 м2 по запросу

FXMQ125MF
14 кВт 8.9 кВт 140 м2 по запросу

FXMQ200MF
22.4 кВт 13.9 кВт 224 м2 по запросу

FXMQ250MF
28 кВт 17.4 кВт 280 м2 по запросу
