Наружные блоки
Наружный блок состоит из фреонового агрегата с воздушным конденсатором. Если компрессор наружного блока имеет инверторное управление, его производительность изменяется пропорционально общей тепловой нагрузке всех внутренних блоков. Холодопроизводительность наружных блоков при наружной температуре от -5 до +43 С обычно не выходит за пределы 14-58 кВт, а теплопроизводительность (если блок может работать в режиме теплового насоса) при температуре наружного воздуха от -15 до +15 С колеблется от 16 до 65 кВт. Наиболее мощные из представленных на российском рынке машины весят около 500 кг каждая.
Максимальная холодопроизводительность комплекса внутренних блоков составляет 95 кВт. В комплексе обычно работает один наружный блок с инверторным управлением компрессора, остальные имеют компрессоры с постоянной производительностью. Такая система обладает повышенной надежностью, так как сохраняет работоспособность при выходе из строя одного из наружных блоков. Если площадь обслуживаемых помещений превышает 1000 метров, используется несколько VRV-систем.
Предпочтительное место для установки наружных блоков - балкон или открытые технические площадки на каждом кондиционируемом этаже. В ряде случаев их устанавливают на крыше или на земле в декоративном кожухе. При этом реальная длина труб, соединяющих наружный блок и внутренние блоки VRV-системы, обычно не превышает 100 метров. Максимальный перепад между высотами установки наружного и нижнего внутреннего блоков составляет не более 50 метров. Предельные значения для разности высот установки внутренних блоков и длины отвода трубопровода к внутреннему блоку составляют 15 и 30 метров соответственно.
Система коммуникаций по холодильному агенту у VRV-систем может быть двух- и трехтрубной. Трехтрубные системы и двухтрубные системы, оснащенные специальным контроллером, способны одновременно обогревать и охлаждать воздух в разных помещениях. При этом для обогрева может использоваться тепло, отведенное от охлаждаемого воздуха

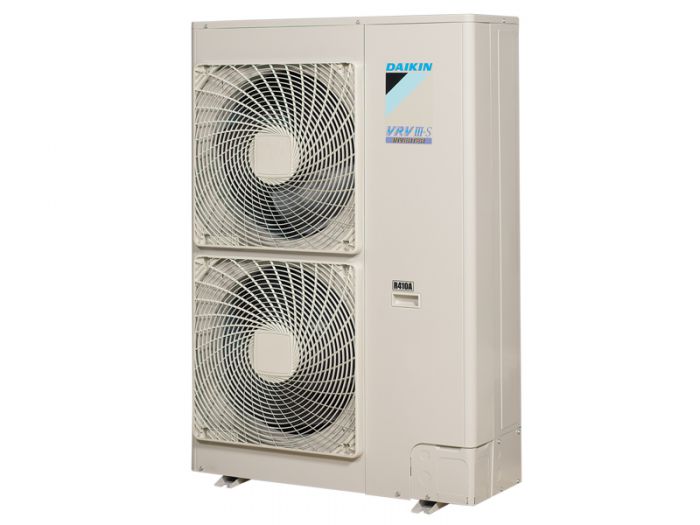

 RXYSQ-P VRVIII (охлаждение / нагрев)
|

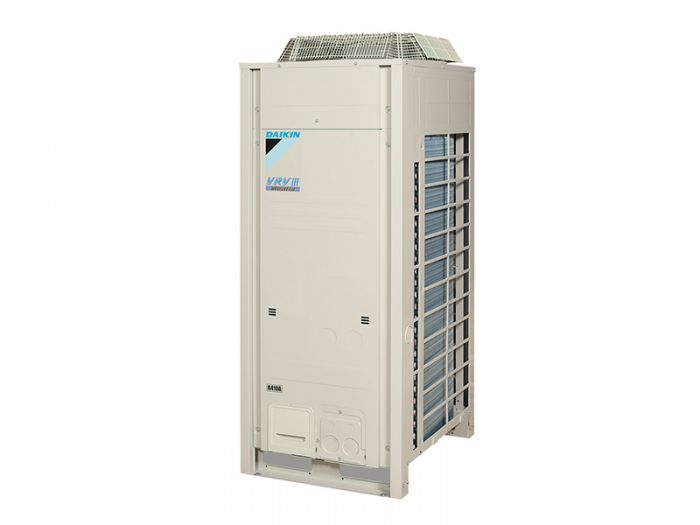

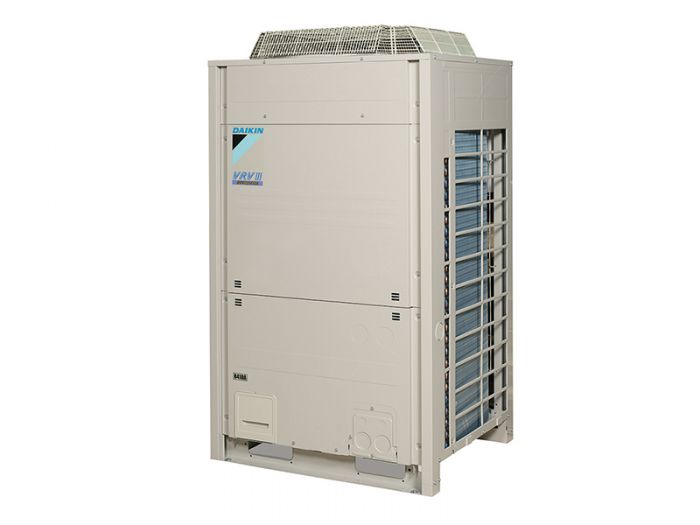

 RTSQ-P VRVIII охлаждение/нагрев
|
 RWEYQ-M VRVII
|

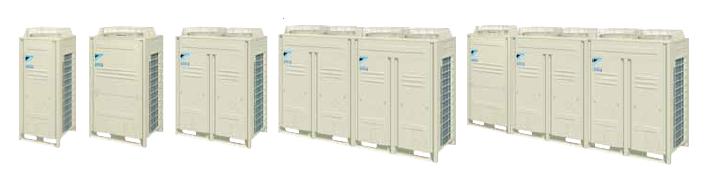

RXQ-P VRVIII (только охлаждение) , RXYQ-P VRVIII (охлаждение / нагрев) , REYQ-P VRVIII (с рекуперацией тепла)
|
Охлаждение/нагрев
Модель |
Мощность (охлаждение) |
Мощность (обогрев) |
Ориентировочная площадь помещения |
Цена |
|
 RXYSQ4PAV |
11.2 кВт |
12.5 кВт |
112 м2 |
по запросу |
|
 RXYSQ5PAV |
14 кВт |
16 кВт |
140 м2 |
по запросу |
|
 RXYSQ6PAV |
15.5 кВт |
18 кВт |
155 м2 |
по запросу |
|
 RXYSQ4PAY |
11.2 кВт |
12.5 кВт |
112 м2 |
по запросу |
|
 RXYSQ5PAY |
14 кВт |
16 кВт |
140 м2 |
по запросу |
|
 RXYSQ6PAY |
15.5 кВт |
18 кВт |
155 м2 |
по запросу |
|
 RXYQ5P |
14 кВт |
16 кВт |
140 м2 |
по запросу |
|
 RXYQ8P8 |
22.4 кВт |
25 кВт |
224 м2 |
по запросу |
|
 RXYQ10P |
28 кВт |
31.5 кВт |
280 м2 |
по запросу |
|
 RXYQ12P |
33.5 кВт |
37.5 кВт |
335 м2 |
по запросу |
|
 RXYQ14P |
40 кВт |
45 кВт |
400 м2 |
по запросу |
|
 RXYQ16P |
45 кВт |
50 кВт |
450 м2 |
по запросу |
|
 RXYQ18P |
49 кВт |
56.5 кВт |
490 м2 |
по запросу |
|

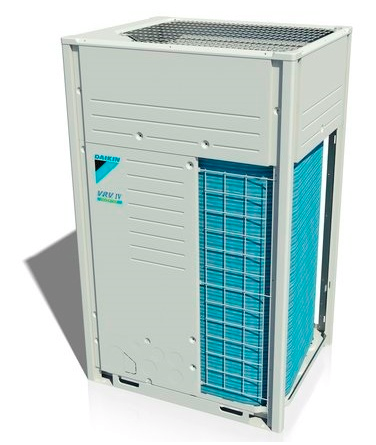

 RXYQ8T |
22.4 кВт |
25 кВт |
224 м2 |
по запросу |
|
 RXYQ10T |
28 кВт |
31.5 кВт |
280 м2 |
по запросу |
|
 RXYQ12T |
33.5 кВт |
37.5 кВт |
335 м2 |
по запросу |
|
 RXYQ14T |
40 кВт |
45 кВт |
400 м2 |
по запросу |
|
 RXYQ16T |
45 кВт |
50 кВт |
450 м2 |
по запросу |
|
 RXYQ18T |
50 кВт |
56 кВт |
500 м2 |
по запросу |
|
 RXYQ20T |
56 кВт |
63 кВт |
560 м2 |
по запросу |
|
 RYYQ8T |
22.4 кВт |
25 кВт |
224 м2 |
по запросу |
|
 RYYQ10T |
28 кВт |
31.5 кВт |
280 м2 |
по запросу |
|
 RYYQ12T |
33.5 кВт |
37.5 кВт |
335 м2 |
по запросу |
|
 RYYQ14T |
40 кВт |
45 кВт |
400 м2 |
по запросу |
|
 RYYQ16T |
45 кВт |
50 кВт |
450 м2 |
по запросу |
|
 RYYQ18T |
50 кВт |
56 кВт |
500 м2 |
по запросу |
|
 RYYQ20T |
56 кВт |
63 кВт |
560 м2 |
по запросу |
|
 RXYSQ4P8V/Y |
12.6 кВт |
14.2 кВт |
126 м2 |
по запросу |
|
 RXYSQ5P8V/Y |
14 кВт |
16 кВт |
140 м2 |
по запросу |
|
 RXYSQ6P8V/Y |
15.5 кВт |
18 кВт |
155 м2 |
по запросу |
|
 RTSYQ10PA |
28 кВт |
31.5 кВт |
280 м2 |
по запросу |
|
 RTSYQ14PA |
40 кВт |
45 кВт |
400 м2 |
по запросу |
|
 RTSYQ16PA |
45 кВт |
50 кВт |
450 м2 |
по запросу |
|
 RTSYQ20PA |
56 кВт |
63 кВт |
560 м2 |
по запросу |
|
 RXYQ5P9 |
14 кВт |
16 кВт |
140 м2 |
по запросу |
|
 RXYQ8P9 |
22.4 кВт |
25 кВт |
224 м2 |
по запросу |
|
 RXYQ10P9 |
28 кВт |
31.5 кВт |
280 м2 |
по запросу |
|
 RXYQ12P9 |
33.5 кВт |
37.5 кВт |
335 м2 |
по запросу |
|
 RXYQ14P9 |
40 кВт |
45 кВт |
400 м2 |
по запросу |
|
 RXYQ16P9 |
45 кВт |
50 кВт |
450 м2 |
по запросу |
|
 RXYQ18P9 |
49 кВт |
56.5 кВт |
490 м2 |
по запросу |
|
 REYQ8P9 |
22.4 кВт |
25 кВт |
224 м2 |
по запросу |
|
 REYQ10P |
28 кВт |
31.5 кВт |
280 м2 |
по запросу |
|
 REYQ12P9 |
33.5 кВт |
37.5 кВт |
335 м2 |
по запросу |
|
 REYQ14P |
40 кВт |
45 кВт |
400 м2 |
по запросу |
|
 REYQ16P |
45 кВт |
50 кВт |
450 м2 |
по запросу |
|
 REMQ8P9 |
22.4 кВт |
25 кВт |
224 м2 |
по запросу |
|
 REMQ10P |
28 кВт |
31.5 кВт |
280 м2 |
по запросу |
|
 REMQ12P |
33.5 кВт |
37.5 кВт |
335 м2 |
по запросу |
|
 REMQ14P |
40 кВт |
45 кВт |
400 м2 |
по запросу |
|
 REMQ16P |
45 кВт |
50 кВт |
450 м2 |
по запросу |
|
 REYHQ16P |
45 кВт |
50 кВт |
450 м2 |
по запросу |
|
 REYHQ20P |
56 кВт |
62.5 кВт |
560 м2 |
по запросу |
|
 REYHQ22P |
61.5 кВт |
69 кВт |
615 м2 |
по запросу |
|
 REYHQ24P |
67 кВт |
75 кВт |
670 м2 |
по запросу |
|
 RXYCQ8A |
20 кВт |
22.4 кВт |
200 м2 |
по запросу |
|
 RXYCQ10A |
25 кВт |
28 кВт |
250 м2 |
по запросу |
|
 RXYCQ12A |
30 кВт |
33.6 кВт |
300 м2 |
по запросу |
|
 RXYCQ14A |
35 кВт |
37.5 кВт |
350 м2 |
по запросу |
|
 RXYCQ16A |
40 кВт |
44.8 кВт |
400 м2 |
по запросу |
|
 RXYCQ18A |
45 кВт |
50.4 кВт |
450 м2 |
по запросу |
|
 RXYCQ20A |
50 кВт |
56 кВт |
500 м2 |
по запросу |
|
Только охлаждение
Модель |
Мощность (охлаждение) |
Мощность (обогрев) |
Ориентировочная площадь помещения |
Цена |
|
 RXQ5P |
14 кВт |
- |
140 м2 |
по запросу |
|
 RXQ8P |
22.4 кВт |
- |
224 м2 |
по запросу |
|
 RXQ10P |
28 кВт |
- |
280 м2 |
по запросу |
|
 RXQ12P |
33.5 кВт |
- |
335 м2 |
по запросу |
|
 RXQ14P |
40 кВт |
- |
400 м2 |
по запросу |
|
 RXQ16P |
45 кВт |
- |
450 м2 |
по запросу |
|
 RXQ18P |
49 кВт |
- |
490 м2 |
по запросу |
|
