Главная Промышленные кондиционеры Мультизональные VRV и VRF системы Mitsubishi Electric Наружные блоки

Наружные блоки

Полностью обновленная линия наружных блоков CITY MULTI серий Y и R2 мощностью выше 8 л.с.

Реализована концепция двух унифицированных габаритов базовых модулей серий Y и R2 - S (Small - узкий)
и L (Large - широкий). Габариты всех блоков позволяют проходить через стандартные 800 мм двери.





PUMY-P-YHM


Блок габарита S
Серии Y, R2

Блок габарита L
Серии Y, R2


Блок Серии WY, WR2
индекс 200/250


Блок Серии WY, WR2
индекс 400/500

Блок габарита S+S
Серии Y, Y-EP, R2, R2-EP


Блок габарита S+L
Серии Y, Y-EP, R2, R2-EP

Блок габарита L+L
Серии Y, Y-EP, R2, R2-EP


Блок габарита S+S+L
Серии Y, Y-EP, R2, R2-EP


Блок габарита S+L+L
Серии Y, Y-EP, R2, R2-EP


Блок габарита L+L+L
Серии Y, Y-EP, R2, R2-EP

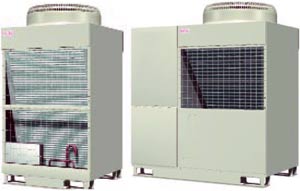

VRF-система СИТИ МУЛЬТИ серии «Y»

только охлаждение: 22,4 - 40,0кВт

Описание кондиционера:

  • высокая энергоэффективность и низкий уровень шума
  • моноблочные агрегаты
  • пусковой ток не превышает номинальный рабочий ток

Характеристики кондиционеров

Параметр / Модель PUY-P200YGM-A PUY-P250YGM-A PUY-P300YGM-A PUY-P350YGM-A
Холодопро-сть, кВт 22.40 28.00 33.50 40.00
Потребляемая мощность
(охлаждение), кВт		 6.140 7.720 9.570 11.390
Суммарная производительность
внутренних блоков		 50-130%
Макс. количество
внутренних блоков, шт		 13 16 19 20
Расход воздуха (макс), м3/ч 12000
Коэффициент производительности (СОР) 3.92 3.88 3.81 3.80
Уровень шума (макс), дБ(А) 56 57 59 60
Вес, кг 218.0 233.0 233.0 233.0
Габариты (ШхДхВ), мм 990x840x1840
Напряжение питания (В, ф, Гц) 380-415В, 3ф, 50Гц
Рабочий ток, А 10.30 13.00 16.10 19.10
Диаметр трубок (жидкость) 9.52 (3/8) 9.52 (3/8), при длине более 90м-12.7 (1/2) 9.52 (3/8),при длине более 40м-12.7 (1/2) 12.7 (1/2)
Диаметр трубок (газ) 19.05 (3/4) 22.2 (7/8) 25.4 (1)
Диаметр дренажа
Максимальная длина магистрали, м 300
Макс. перепад высот, м 50
Заводская заправка хладагента, кг 7.00 9.50 9.50 9.50
Гарантированный диапазон
наружных температур (охлаждение)		 -5... +43
Завод MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATINION SYSTEMS WORKS (Япония)

Опции (аксессуары)

1. PAC-KBU04MT-F - Двигатель вентилятора для повышенного напора: 30 или 60Па.



VRF-система СИТИ МУЛЬТИ серии «Y»

охлаждение-обогрев: 12,5 -45,0кВт

Описание кондиционера:

  • высокая энергоэффективность и низкий уровень шума
  • моноблочные агрегаты
  • пусковой ток не превышает номинальный рабочий ток

Характеристики кондиционеров

Параметр / Модель PUMY-P125YMA PUHY-P200YGM-A PUHY-P250YGM-A PUHY-P300YGM-A PUHY-P350YGM-A PUHY-P400YGM-A
Холодопро-сть, кВт 14.00 22.40 28.00 33.50 40.00 45.00
Теплопр-сть, кВт 16.00 25.00 31.50 37.50 45.00 50.00
Потребляемая мощность (охлаждение), кВт 5.950 6.140 7.720 9.570 11.390 13.420
Потребляемая мощность (обогрев), кВт 5.680 5.980 7.620 9.100 11.020 12.430
Суммарная производительность внутренних блоков 50-130%
Макс, количество
внутренних блоков, шт		 8 13 16 19 20 22
Расход воздуха (макс), м3/ч 540 12000 14400
Коэффициент производительности (СОР)   3.92 3.88 3.81 3.80 3.69
Уровень шума (макс), дБ(А) 54 56 57 59 60 61
Вес, кг 127.0 218.0 233.0 233.0 233.0 275.0
Габариты (ШхДхВ), мм 1280x1020x350 990x840x1840 1290x840x1840
Напряжение питания (В, ф, Гц) 380-415В, 3ф, 50Гц
Рабочий ток, А 9.60 10.30 12.80 16.10 19.20 22.60
Диаметр трубок (жидкость) 9.52 (3/8) 9.52 (3/8) 9.52 (3/8), при длине более 90м - 12.7 (1/2) 9.52 (3/8), при длине более 90м - 12.7 (1/2) 12.7 (1/2)
Диаметр трубок (газ) 19.05 (3/4) 22.2 (7/8) 22.2 (7/8) 25.4 (1) 28.6 (1-1/8)
Максимальная длина магистрали, м 70 300
Макс. перепад высот, м 100 50
Заводская заправка хладагента, кг 30 7.00 9.50 9.50 9.50 13.00
Гарантированный диапазон наружных температур (охлаждение) -5... +43
Гарантированный диапазон наружных температур (обогрев) -20... +21
Завод MITSUBISHI ELECTRIC CORPORATION SHIZUOKA WORKS (Япония) MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония)

Опции (аксессуары)
1. PAC-KBU04MT-F - Двигатель вентилятора для повышенного напора: 30 или 60Па (кроме модели PUMY-P1 25YMA).

охлаждение-обогрев: 50,0 - 73,0кВт

Описание кондиционера:

  • моноблочные агрегаты
  • высокая энергоэффективность и низкий уровень шума



Характеристики кондиционеров

Параметр / Модель PUHY-P450YGM-A PUHY-P500YGM-A PUHY-P550YGM-A PUHY-P600YGM-A PUHY-P650YGM-A
Холодпро-сть, кВт 50.00 56.00 63.00 67.40 73.00
Теплопро-сть, кВт 56.00 63.00 67.00 75.00 81.50
Потребляемая мощность
(охлаждение), кВт		 13.610 15.590 17.080 17.590 19.650
Потребляемая мощность
(обогрев), кВт		 13.860 15.890 16.370 17.730 19.820
Суммарная
производительность
внутренних блоков		 50-130%
Макс. количество
внутренних блоков, шт		 24 24 24 32 32
Расход воздуха (макс), м3/ч 24000
Коэффициент
производительности (СОР)		 3.86 3.78 3.89 4.03 3.92
Уровень шума (макс), дБ(А) 61 61 62 62 63
Вес, кг 455.0
Габариты (ШхДхВ), мм 1990x840x1840
Напряжение питания (В, ф, Гц) 380-415В, 3ф, 50Гц
Рабочий ток, А 23.30 26.80 28.80 29.90 33.40
Диаметр трубок (жидкость) 15.88 (5/8)
Диаметр трубок (газ) 28.6 (1-1/8)
Максимальная длина магистрали, м 300
Макс. перепад высот, м 50
Заводская заправка
хладагента, кг		 22.00
Гарантированный диапазон
наружных температур
(охлаждение)		 -5... +43
Гарантированный диапазон
наружных температур (обогрев)		 -20... +21
Завод MITSUBISHI ELECTRIC CORPORATION AIR-CONDITlONING & REFRIGERATION SYSTEMS WORKS (Япония)
Рекомендованная розничная цена, у.е. 23220 23290 27740 30010 32820

Опции (аксессуары)
1. PAC-KBU04MT-F - Двигатель вентилятора для повышенного напора: 30 или 60Па (потребуются два двигателя).

охлаждение-обогрев: 78,4 - 90,0кВт

Описание кондиционера:

  • кондиционеры состоят из компрессорного блока и дополнительного теплообменного блока
  • пусковой ток не превышает номинальный рабочий ток
  • высокая энергоэффективность и низкий уровень шума
  • два компрессора с инверторным приводом

Характеристики кондиционеров

Параметр / Модель PUHY-P700YSGM-A PUHY-P750YSGM-A PUHY-P800YSGM-A
Холодопро-сть, кВт 78.4 84 90
Теплопро-сть, кВт 88 94.5 100
Потребляемая мощность
(охлаждение), кВт		 21.7 24.9 26.75
Потребляемая мощность
(обогрев), кВт		 21.83 25.37 26.9
Рабочий ток, А 36.6 42 45
Суммарная производительность
внутренних блоков		 50-130%
Макс. количество
внутренних блоков, шт		 34
Уровень шума (макс), дБ(А) 62 63 64
Диаметр трубок (жидкость) 19.05 (3/4)
Диаметр трубок (газ) 34.93 (1-3/8)
Заводская заправка хладагента, кг 27
Максимальная длина магистрали, м 300
Макс. перепад высот, м 50
Гарантированный диапазон
наружных температур (охлаждение)		 -5... +43
Гарантированный диапазон
наружных температур (обогрев)		 -20... +21

Указанные выше модели состоят из следующих компонентов

Параметр /
Модель		 PUHY-P700YGM-A PUHN-P01YGM-A PUHY-P750YGM-A PUHN-P01YGM-A PUHY-P800YGM-A PUHN-P01YGM-A
Расход воздуха (макс),
м3/ч		 14400 14400 14400 14400 14400 14400
Вес, кг 430.0 155.0 430.0 155.0 430.0 155.0
Габариты (ШхДхВ), мм 1690x840x1840 990x840x1840 1690x840x1840 990x840x1840 1690x840x1840 990x840x1840
Напряжение питания
(В, ф, Гц)		 380-415В, 3ф, 50Гц 380-415B, 3ф, 50Гц 380-415B, 3ф, 50Гц
Завод MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония)

Опции (аксессуары)
1. PAC-KBU04MT-F - Двигатель вентилятора для повышенного напора: 30 или 60Па (потребуются два двигателя).

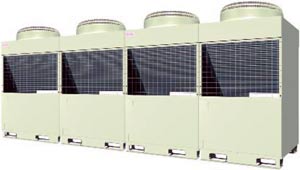

охлаждение-обогрев: 97,0 - 141,0кВт

Описание кондиционера:

  • высокая энергоэффективность
  • кондиционеры состоят из двух блоков: главного и дополнительного
  • минимум межблочных соединений (магистраль низкого давления, высокого давления и линия уравнивания масла)

Компоненты системы

Холодопр-ть,
кВт		 Макс.
кол-во
внутр.
блоков		 Электрическая
мощность
компрессора,
л.с.		 Наименование
наружного
агрегата

розничная
цена,
у.е.

 Приборы, составляющие
наружный агрегат
Главный блок Доп. блок
97,0 34 34НР PUHY-P850YSGM-A 44210 PUHY-P450YMM-A PUHY-P400YSM-A
101,0 36 36НР PUHY-P900YSGM-A 46490 PUHY-P500YMM-A
107,0 38 38НР PUHY-P950YSGM-A 48720 PUHY-P550YMM-A
113,0 40 40НР PUHY-P1000YSGM-A 51000 PUHY-P600YMM-A
118,0 42 42НР PUHY-P1050YSGM-A 53800 PUHY-P650YMM-A PUHY-P650YSM-A
124,0 42 44НР PUHY-P1100YSGM-A 56040 PUHY-P450YMM-A
130,0 42 46НР PUHY-P1 1 50YSGM-A 58320 PUHY-P500YMM-A
135,0 42 48НР PUHY-P1200YSGM-A 60550 PUHY-P550YMM-A
141,0 42 50НР PUHY-P1250YSGM-A 62830 PUHY-P600YMM-A

Характеристики. Главный блок

Параметр / Модель PUHY-
P450YMM-A		 PUHY-
P500YMM-A		 PUHY-
P550YMM-A		 PUHY-
P600YMM-A		 PUHY-
P650YMM-A
Холодопро-сть, кВт 50.00 56.00 63.00 67.40 73.00
Теплопро-сть, кВт 56.00 63.00 67.00 75.00 81.50
Потребляемая мощност
ь (охлаждение), кВт		 13.610 15.590 17.080 17.590 19.650
Потребляемая мощность
(обогрев), кВт		 13.860 15.890 16.370 17.730 19.820
Суммарная производительность
внутренних блоков		 50-130%
Расход воздуха (макс), м3/ч 24000
Коэффициент
производительности (СОР)		 3.86 3.78 3.89 4.03 3.92
Уровень шума (макс), дБ(А) 61 61 62 62 63
Вес, кг 455.0
Габариты (ШхДхВ), мм 1990x840x1840
Напряжение питания (В, ф, Гц) 380-415В, 3ф, 50Гц
Рабочий ток, А 23.30 26.80 28.80 29.90 33.40
Максимальная длина магистрали, м 300
Макс. перепад высот, м 50
Заводская заправка хладагента, кг 22.00
Гарантированный диапазон
наружных температур (охлаждение)		 -5... +43
Гарантированный диапазон
наружных температур (обогрев)		 -20... +21
Завод MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING&REFRIGERATION SYSTEMS WORKS (Япония)

Характеристики. Дополнительный блок

Параметр / Модель PUHY-P400YSM-A PUHY-P650YSM-A
Потребляемая мощность
(охлаждение), кВт		 13.420 19.650
Потребляемая мощность
(обогрев), кВт		 12.430 19.820
Напряжение питания
(В, ф, Гц)		 380-415В, 3ф, 50Гц 380-41 5B, 3ф, 50Гц
Рабочий ток, А 22.60 33.40
Вес, кг 275.0 455.0
Габариты (ШхДхВ), мм 1290x840x1840 1990x840x1840
Заводская заправка
хладагента, кг		 13.00 22.00
Завод MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING&REFRIGERATION SYSTEMS WORKS (Япония)

VRF-система СИТИ МУЛЬТИ серии «R2» с утилизацией тепла

охлаждение-обогрев: 22,4 - 45,0кВт

Описание кондиционера:

  • могут обеспечивать одновременно охлаждение и обогрев
  • высокая энергоэффективность и низкий уровень шума
  • моноблочные агрегаты
  • пусковой ток не превышает номинальный рабочий ток
  • обязательным элементом системы является ВС-контроллер

Характеристики кондиционеров

Параметр /
Модель		 PURY-P200YGM-A PURY-P250YGM-A PURY-P300YGM-A PURY-P350YGM-A PURY-P400YGM-A
Холодопро-сть, кВт 22.40 28.00 33.50 40.00 45.00
Теплопро-сть, кВт 25.00 31.50 37.50 45.00 50.00
Потребляемая мощность
(охлаждение), кВт		 6.140 7.720 9.570 11.390 13.420
Потребляемая мощность
(обогрев), кВт		 5.980 7.620 9.100 11.020 12.430
Суммарная производительность
внутренних блоков		 50-150%
Макс. количество
внутренних блоков, шт		 15 16 20 24
Расход воздуха (макс), м3/ч 12000 14400
Коэффициент
производительности (СОР)		 3.91 3.88 3.81 3.80 3.69
Уровень шума (макс), дБ(А) 56 57 59 60 61
Вес,кг 236.0 251.0 251.0 251.0 291.0
Габариты (ШхДхВ), мм 990x840x1840 1290x840x1840
Напряжение
питания (В, ф, Гц)		 380-415В, 3ф, 50Гц
Рабочий ток, А 10.30 13.00 16.10 19.20 22.60
Диаметр трубок (жидкость) 15.88 (5/8) 19.05 (3/4) 19.05 (3/4) 19.05 (3/4) 22.2 (7/8)
Диаметр трубок (газ) 19.05 (3/4) 22.2 (7/8) 22.2 (7/8) 28.6 (1-1/8) 28.6 (1-1/8)
Максимальная длина
магистрали, м		 300(400)
Макс. перепад высот, м 50 (60)
Заводская заправка
хладагента, кг		 10.50 13.00
Гарантированный диапазон
наружных температур (охлаждение)		 -5... +43
Гарантированный диапазон
наружных температур (обогрев)		 -20... +21
Завод MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING&REFRIGERATION SYSTEMS WORKS (Япония)



VRF-система СИТИ МУЛЬТИ серии «R2» с утилизацией тепла

охлаждение-обогрев: 50,0 - 73,0кВт

Описание кондиционера:

  • высокая энергоэффективность и низкий уровень шума
  • моноблочные агрегаты
  • кондиционеры могут обеспечивать одновременно охлаждение и обогрев
  • обязательным элементом системы является ВС-контроллер

Характеристики кондиционеров

Параметр /
Модель		 PURY-P450YGM-A PURY-P500YGM-A PURY-P550YGM-A PURY-P600YGM-A PURY-P65OYGM-A
Холодо-сть, кВт 50.00 56.00 63.00 67.40 73.00
Теплопро-сть, кВт 56.00 63.00 67.00 75.00 81.50

Потребляемая мощность
(охлаждение), кВт

 13.610 15.590 17.080 17.590 19.650
Потребляемая мощность
(обогрев), кВт		 13.860 15.890 16.370 17.730 19.820
Суммарная производительность
внутренних блоков		 50-150%
Макс, количество
внутренних блоков, шт		 24 24 24 32 32
Расход воздуха (макс), м3/ч 24000
Коэффициент
производительности (СОР)		 3.86 3.78 3.89 3.91 4.03
Уровень шума (макс), дБ(А) 61 61 62 62 63
Вес, кг 481.0
Габариты (ШхДхВ), мм 1990x840x1840
Напряжение питания (В, ф, Гц) 380-415В, 3ф, 50Гц
Рабочий ток, А 22.90 26.30 28.80 29.60 33.10
Диаметр трубок (жидкость) 22.2 (7/8) 28.6 (1-1/8)
Диаметр трубок (газ) 28.6 (1-1/8)
Максимальная длина магистрали, м 300(400)
Макс, перепад высот, м 50 (60)
Заводская заправка хладагента, кг 16.50
Гарантированный диапазон
наружных температур (охлаждение)		 -5... +43
Гарантированный диапазон
наружных температур (обогрев)		 -20... +21
Завод MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING&REFRIGERATION SYSTEMS WORKS (Япония)
